海湾8301A模块正常接线方式启动防火阀出现故障如何解决

维修的时候遇到这么个问题，海湾主机是5000H的，8301A模块正常连接防火阀。有信号。有电源（24V）万用表已经测量过了。并且接线正确。但是主机报故障！

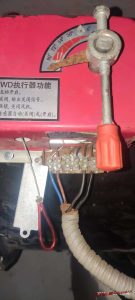

其实这样的问题遇到的太多了。各种稀奇古怪的问题，全是以超自然的方式出现，下面看下防火阀实物接线。

1.2接线端子接的是电源输入，（也就是从模块D1.和COM过来的24V电源，5.6接线端子（常开端，也就是断开的意思）从模块的I。G端过来）

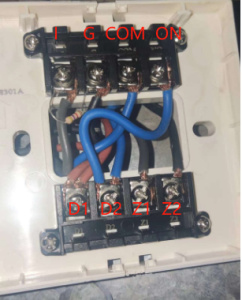

8301A这款模块必须用24V线直接。而非脉冲式的电源，下面看模块实物接线图，这是别人接的，他把D2连接NO了（我习惯D1连接NO）。

就像220V灯泡，控制零线或者火线，道理是一样的，

只有模块动作（无论是远程启动。还是自动启动，或者是现场手动启动），也就是COM。和NO闭合才能输出24V，然后防火阀动作，常开变常闭，I。G反馈给主机。（这里I。G接的防火阀的常开端，也就是断开的意思。）

海湾8301A模块正常接线方式启动防火阀出现故障如何解决

万用表测量模块，D1。D2。在23V-26V之间。测量Z1。Z2.在18V-22V之间。I。G也加了4.7K的电阻。

线路连接一切都正常。拨动防火阀，模块动作，主机也报警。就是复位以后报故障。

其实检查到这里，已经开始抓头了。我以为是模块坏了，拿隔壁正常的模块过来，主机依然报故障。

海湾8301A模块正常接线方式启动防火阀出现故障如何解决

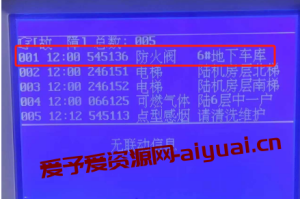

主机显示的就是这个防火阀故障。

（图片里电梯的故障是因为小区太远24V到模块的时候已经不够启动模块了。只有十几V。现场在强电控制柜里装的220V变24V的变压器好了，可燃气体主机正在更换，旧的拆了报的故障）

更换过模块以后，主机依然报故障，问了厂家技术，估计是因为时间过久，设备的问题。

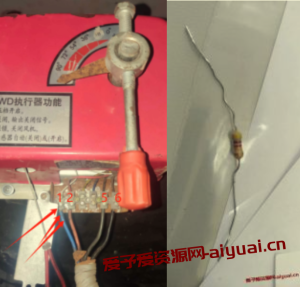

要在防火阀的电源接线端子（也就是1和2号端子）上，另外加一个4.7K的电阻。这是超自然连接设置，从来没这样弄过。看图

海湾8301A模块正常接线方式启动防火阀出现故障如何解决

也就是在上图的1.2端子加一个4.7K的电阻（和模块I。G端接的电阻一样，看上图右）。（1和2号端子是从模块的D1.和COM过来的24V电源）然后主机就正常了。也不报故障了。能正常手动启动。能远程启动。

呼。。到现在还在迷惑当中。请教有知道具体什么原因或者详细解释一下的老铁留言。小爱哥哥代表千千万万的消防ER，鞠躬感谢！
