消防自动喷水灭火系统—闭式预作用系统和开式雨淋系统

一、预作用系统是一种自动喷水灭火系统，它在火灾初期通过火灾探测技术进行报警，并在必要时启动喷水装置（预作用喷水灭火系统为“闭式系统”）

预作用系统由供水设施、管道系统、雨淋阀、火灾探测器、报警控制装置等组件构成。在非火灾状态下，配水管道内不充水，通常充满低压空气或氮气.

当火灾发生时，感烟或感温探测器首先发出火警信号，控制器随后开启雨淋阀，开启管网末端快速排气阀前的电动阀迅速放气充水，使管网迅速充水并转变为湿式系统状态，从而开始喷水灭火。这一过程包含了预备动作的功能，即在火灾报警后立即准备喷水，但在实际喷水前还有一段短暂的时间窗口，允许人员采取行动避免误喷造成的损失（这个时间为准备1分钟，包括排气，充水。2分钟内需要完成喷水动作）。

与湿式系统相比，预作用系统的一个显著特点是平时管网内无水，避免了因系统破损而造成的水渍损失。预作用系统适用于不允许因误喷而造成水渍损失的建筑物内，如高级宾馆、重要办公楼、大型商场等。也适用于干式系统适用的场所，如高温严寒冰冻地区。

预作用喷水系统报警阀组包括两部分：雨淋阀组和湿式报警阀组共同合成为“预作用报警阀组”

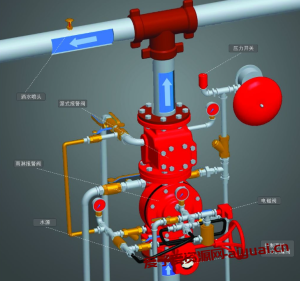

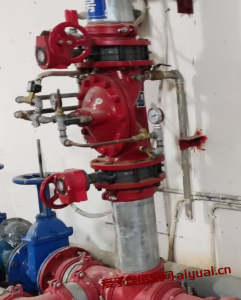

雨淋阀组+湿式报警阀的预作用阀组：下图

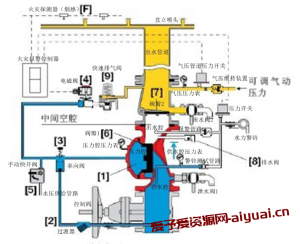

预作用报警阀组详细图解：下图

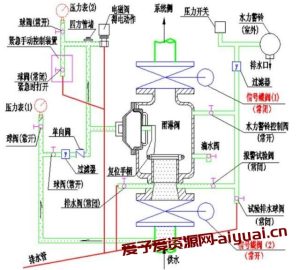

预作用报警阀剖解图：如下

二、雨淋系统：

雨淋系统的雨淋报警阀是一种通过电动、机械或其他方式进行开启，使水能够自动单方面流入喷水系统同时进行报警的单向阀。（雨淋系统为开式系统）

雨淋报警阀和开式洒水喷头组成雨淋系统，通常安装在发生火灾时火势发展迅猛、蔓延迅速的场所；雨淋报警阀还适用于水喷雾系统、水幕系统等。发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动消防水泵，供水灭火。

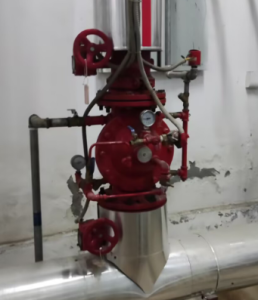

单独的雨淋阀组：下图，

湿式系统与干式系统的区别：

• 湿式系统：由闭式喷头、管道系统、湿式报警阀和供水设备组成。其管道内平时充满有压水。
• 干式系统：由闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备组成。其管道内平时充满有压气体（如空气或氮气）
• 湿式系统：当火灾发生时，火源周围环境温度上升，使闭式喷头的热敏元件动作，喷头开启并开始喷水。此时，管道内的水由静止变为流动，水流指示器动作送出电信号，在火灾报警控制器上显示喷水区域信息。持续喷水造成湿式报警阀的上部水压低于下部水压，湿式报警阀自动开启，压力水通过湿式报警阀流向管网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报，高位消防水箱流量开关或系统管网的压力开关动作并输出信号直接启动供水泵。
• 干式系统：火灾发生时，火源处温度上升，使火源上方的喷头开启，首先排出管网中的压缩空气，报警阀后管网压力下降，干式报警阀阀板开启，水流向配水管网，并通过已开启的喷头喷水灭火

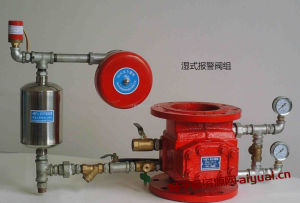

湿式报警阀组与干式报警阀组的区别：

很胖很宽的就是干式报警阀，上下几乎与管道同样粗的就是湿式报警阀。干式报警阀体内部有一个很重要的设施，就是防止复位插销或者叫防复位装置。

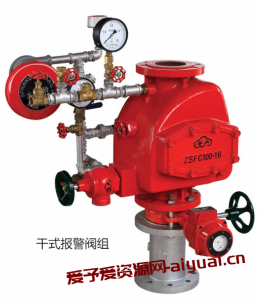

（下图干式报警阀组左侧黑色小圆手柄就是“防复位装置”）而湿式报警阀就没有这个装置。

干式报警阀，阀体内同样拥有阀瓣，供气一侧的阀瓣面积比供水一侧阀瓣面积要大很多。而湿式报警阀阀体内的阀瓣则是一样。

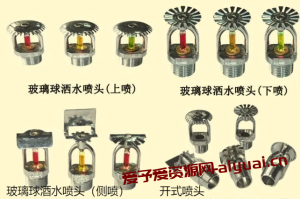

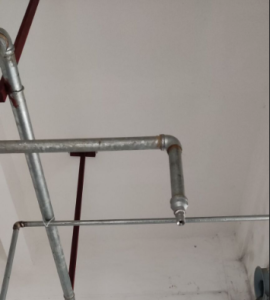

湿式系统和干式系统的喷头都是“闭式喷头”而雨淋系统的喷头则是“开式喷头”：如下图

三、水喷雾系统 ：

水喷雾灭火系统是指由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成的系统

下图为实物图“开式高速水喷雾喷头”：而开式水喷雾喷头适用于雨淋报警阀组。组合而成的叫“水喷雾系统”

闭式系统分为:湿式系统，干式系统 ，预作用系统，重复启闭预作用系统，和简易自动喷水系统。

开式系统分为:水喷雾系统，雨淋系统，和水幕系统。
